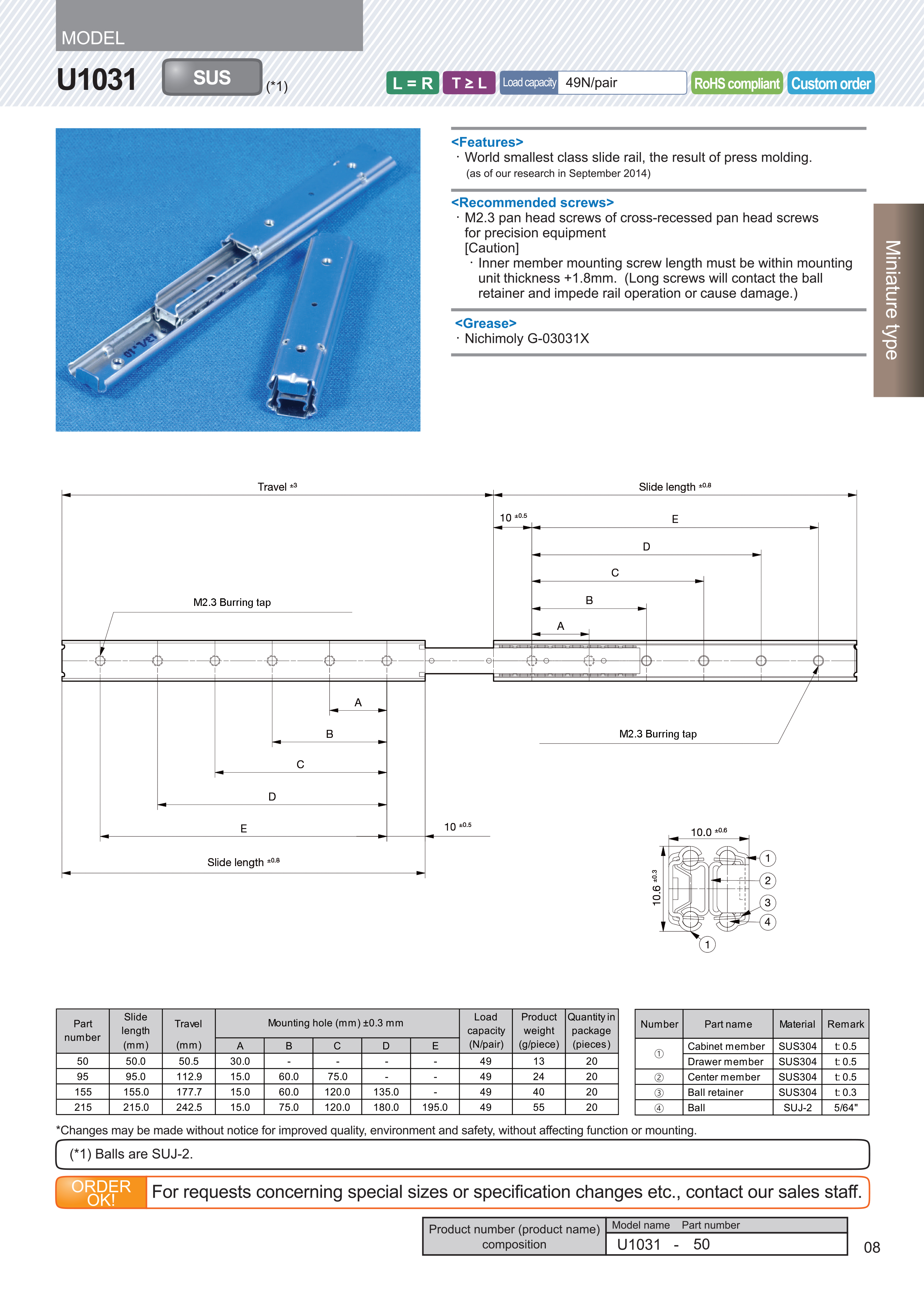

U1031

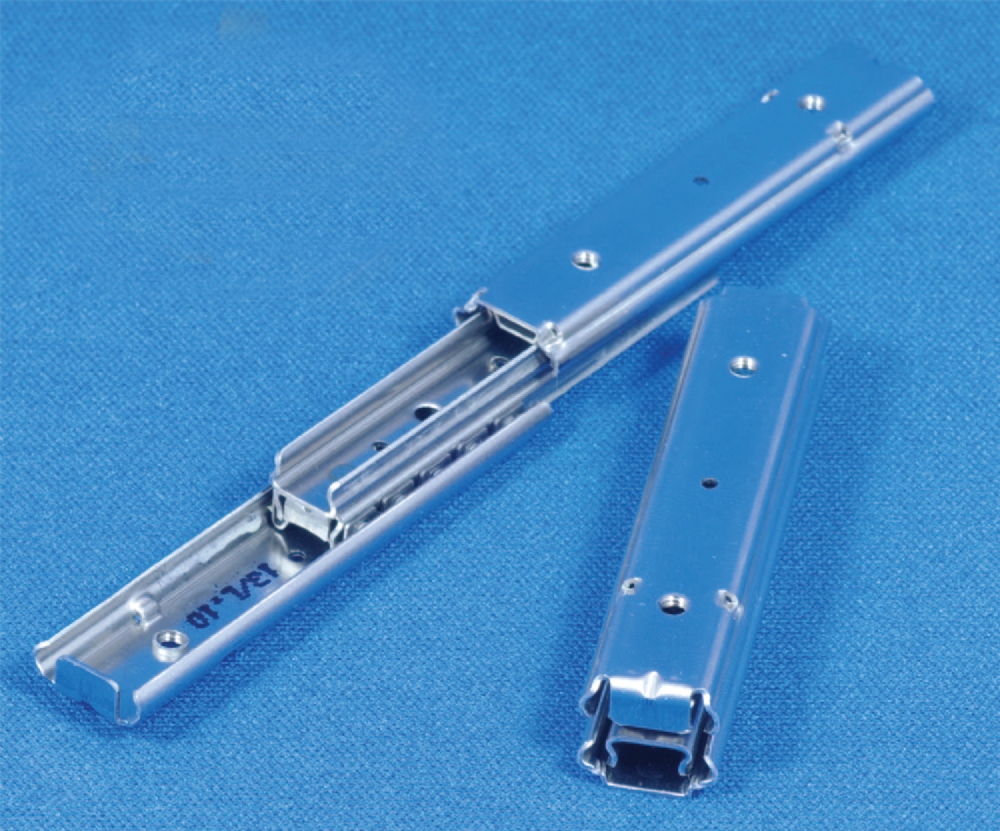

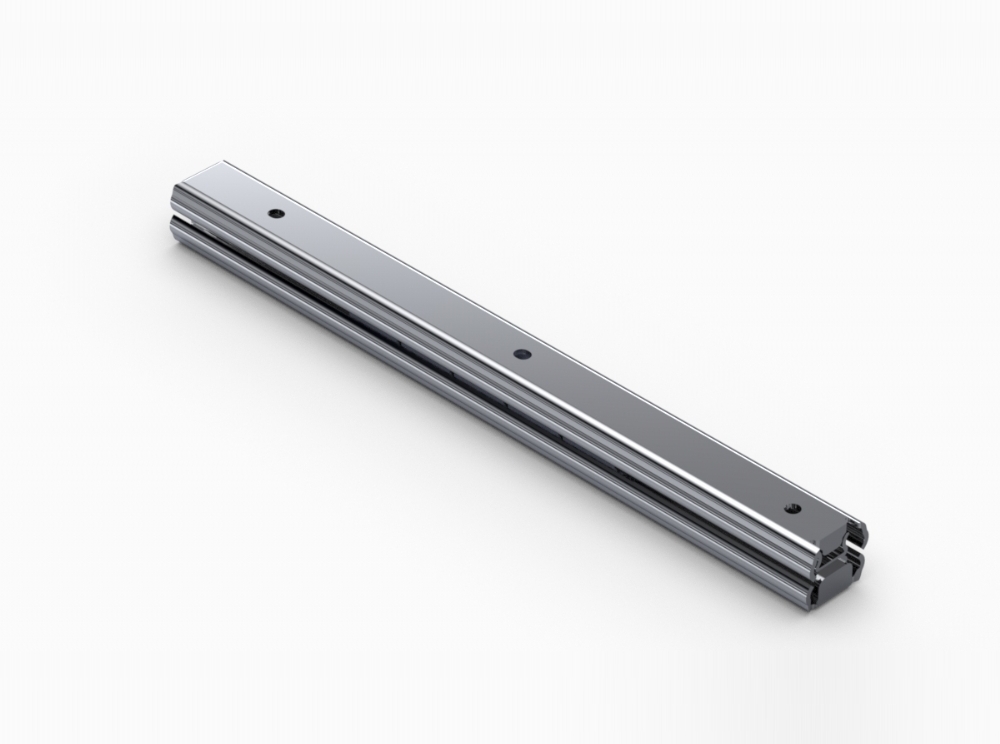

SUS 不銹鋼迷你完全行程滾珠滑軌
滑軌長度:50~215mm
滑軌荷重:5kg
2014年研發,10mm寬度符合小安裝空間需求
SUS 不銹鋼迷你完全行程滾珠滑軌
滑軌長度:50~215mm
滑軌荷重:5kg
2014年研發,10mm寬度符合小安裝空間需求
Part number |
Slide length |

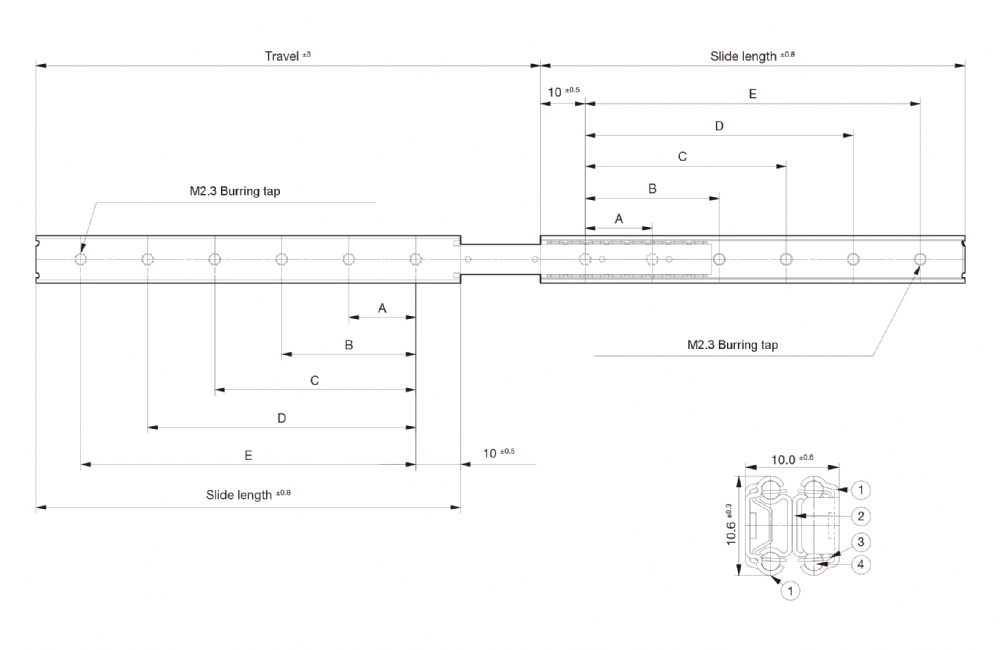

Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (g/piece) |
Quantity in package (pieces) |
||||
(mm) | (mm) | A | B | C | D | E | ||||
50 | 50.0 | 50.5 | 30.0 | 49 | 13 | 20 | ||||
95 | 95.0 | 112.9 | 15.0 | 60.0 | 75.0 | 49 | 24 | 20 | ||
155 | 155.0 | 177.7 | 15.0 | 60.0 | 120.0 | 135.0 | 49 | 40 | 20 | |
215 | 215.0 | 242.5 | 15.0 | 75.0 | 120.0 | 180.0 | 195.0 | 49 | 55 | 20 |
