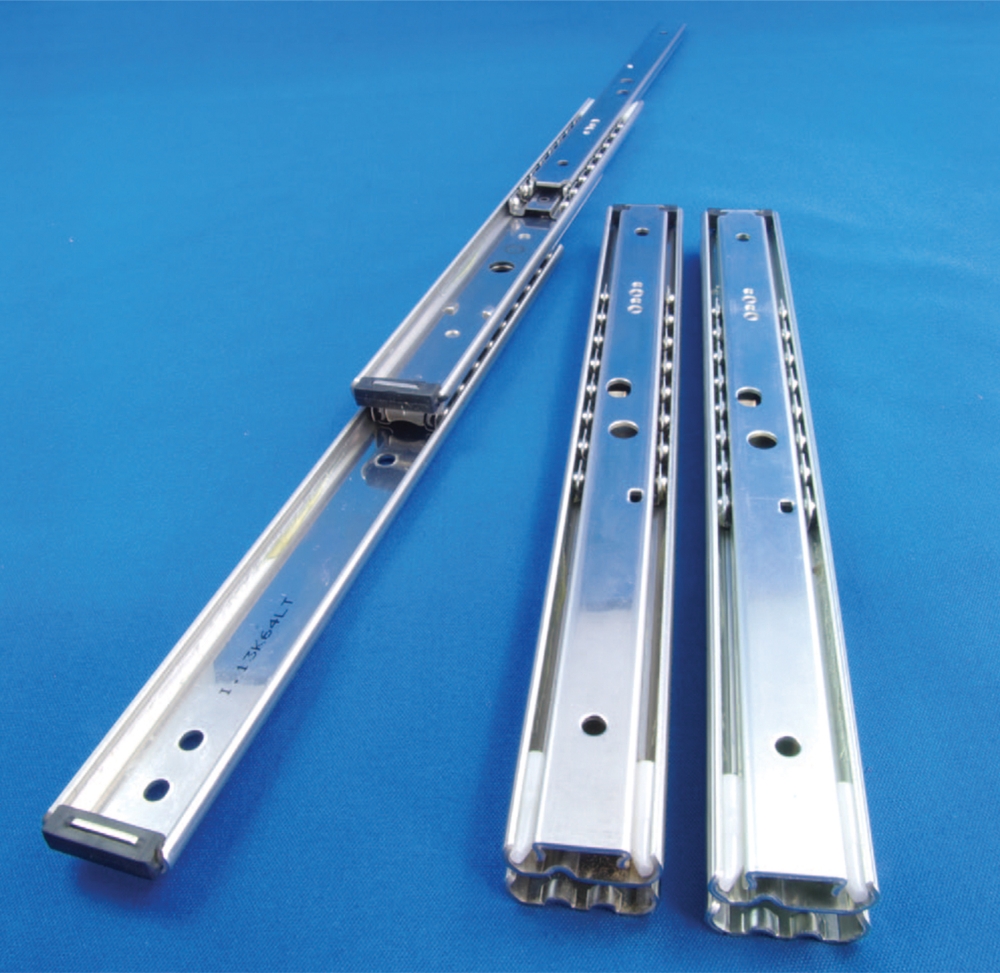

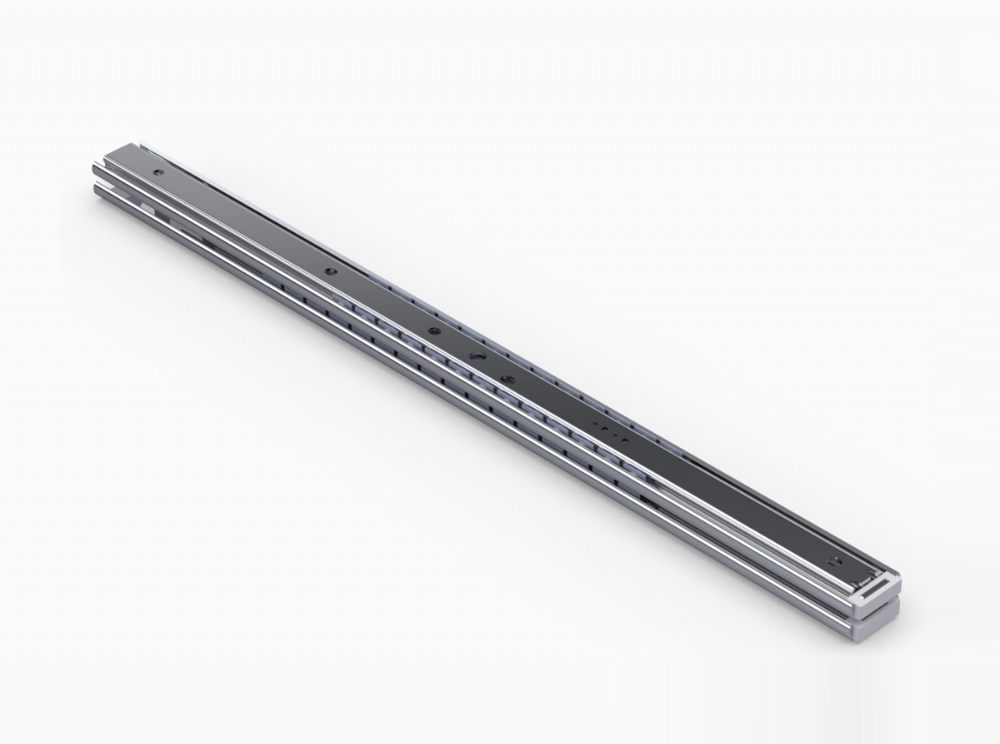

SPCC SUS 中負載 完全行程滾珠滑軌 (內軌可拆)

2736 / U2736

2736 / U2736
2736 / U2736
2736 / U2736
2736 / U2736

SPCC SUS 中負載 完全行程滾珠滑軌 (內軌可拆)

滑軌長度:200~500mm
滑軌荷重:25~35kg
彈片設計內軌可拆卸
簡易閉合固定設計

  • 滑軌長度:200~500mm
  • 滑軌荷重:25~35kg
  • 彈片設計內軌可拆卸
  • 簡易閉合固定設計

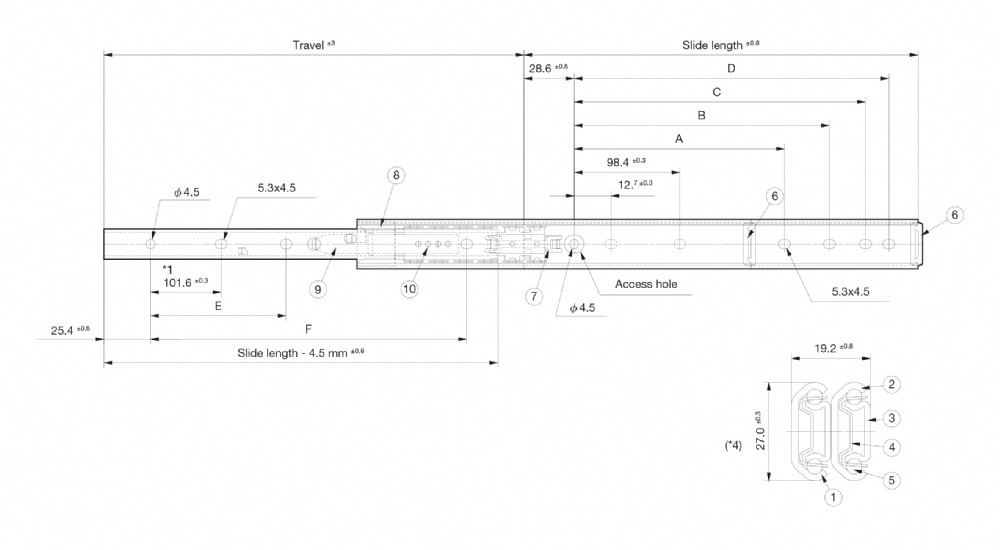

2736 / U2736
Part
number
Slide
length
Travel Mounting hole (mm) ±0.3 mm Load
capacity
(N/pair)
Product
weight
(kg/piece)
Quantity in
package
(pieces)
(mm) (mm) A B C D E F
8 203.2 225 - - 146.0 158.7 - 162.6 343 0.29 30
10 254.0 276 - - 196.8 209.5 - 203.2 353 0.37 30
12 304.8 327 - 136.5 247.6 260.3 - 254.0 363 0.45 30
14 355.6 379 - 187.3 298.4 311.1 - 304.8 353 0.53 30
16 406.4 429 - 238.1 349.2 361.9 158.8 355.6 333 0.61 30
18 457.2 480 200.0 288.9 400.0 412.7 177.8 406.4 294 0.69 30
20 508.0 530 225.4 339.7 420.8 463.5 203.2 425.2 275 0.77 30
