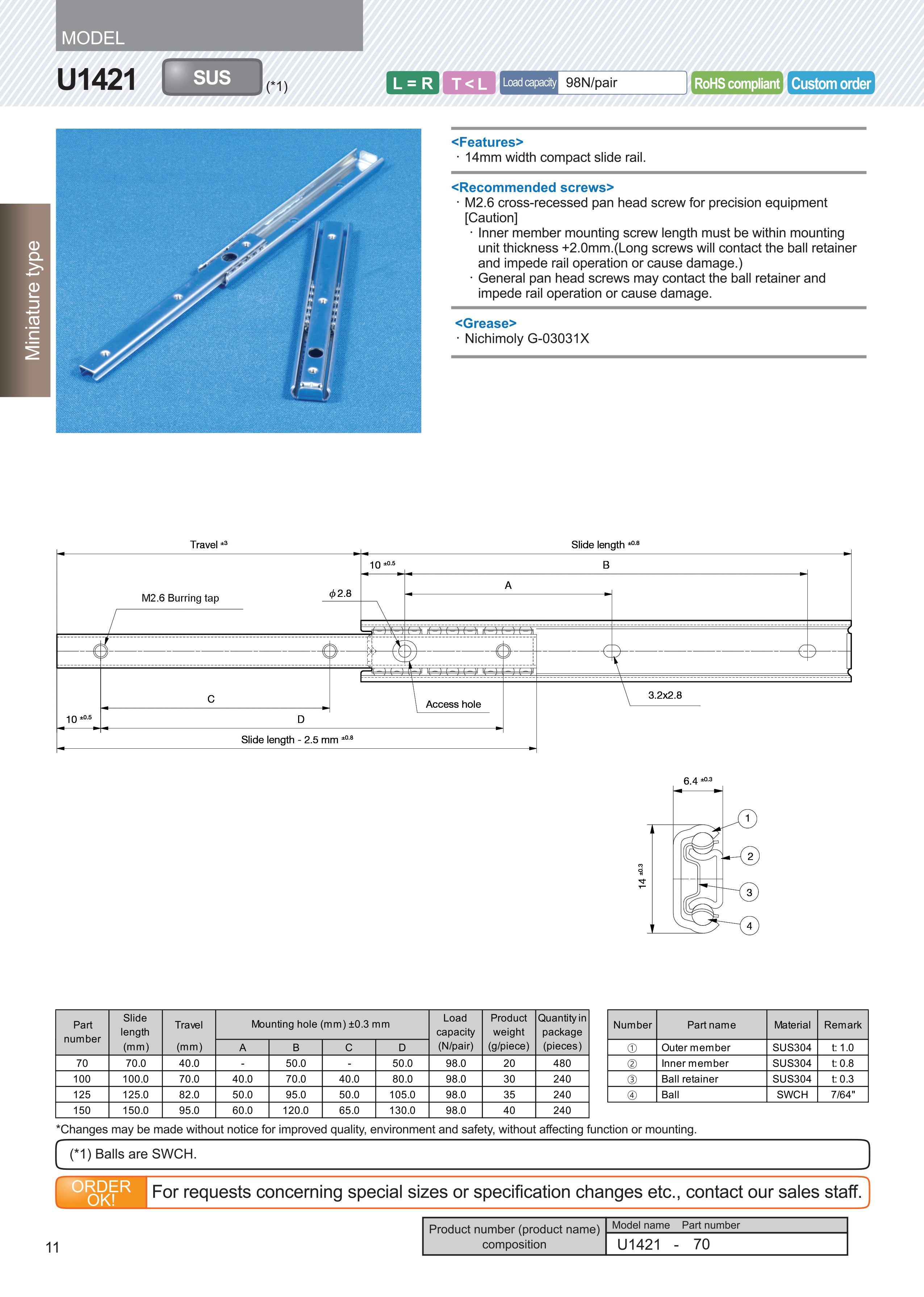

U1421

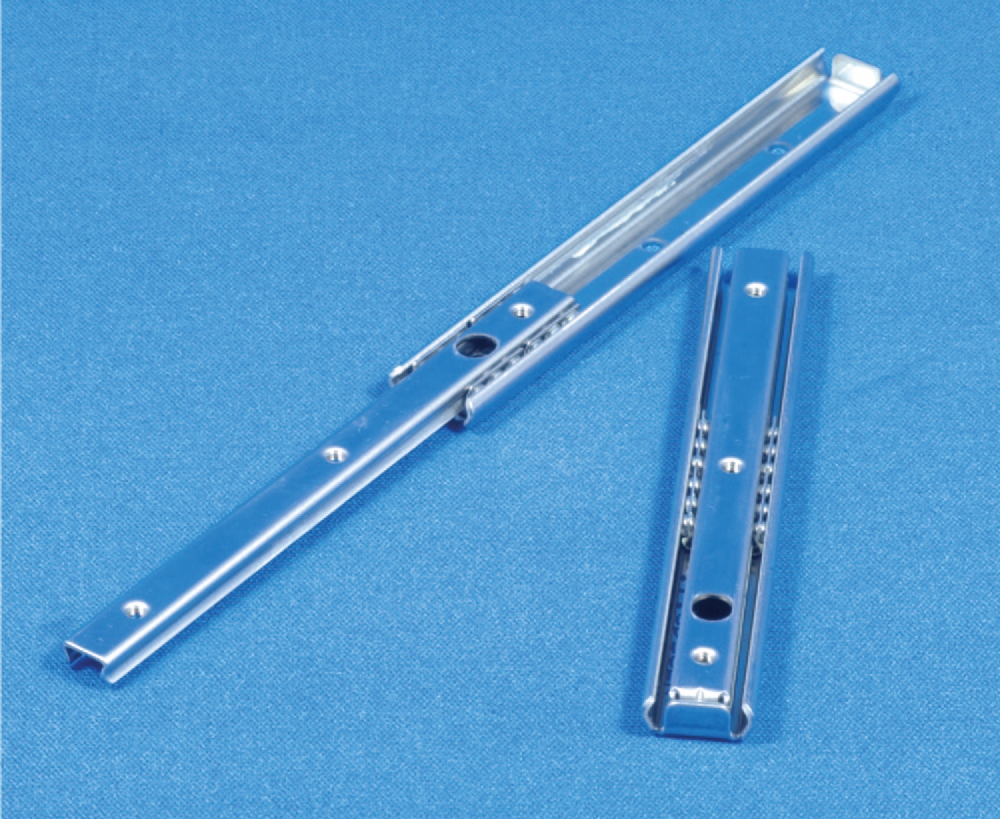

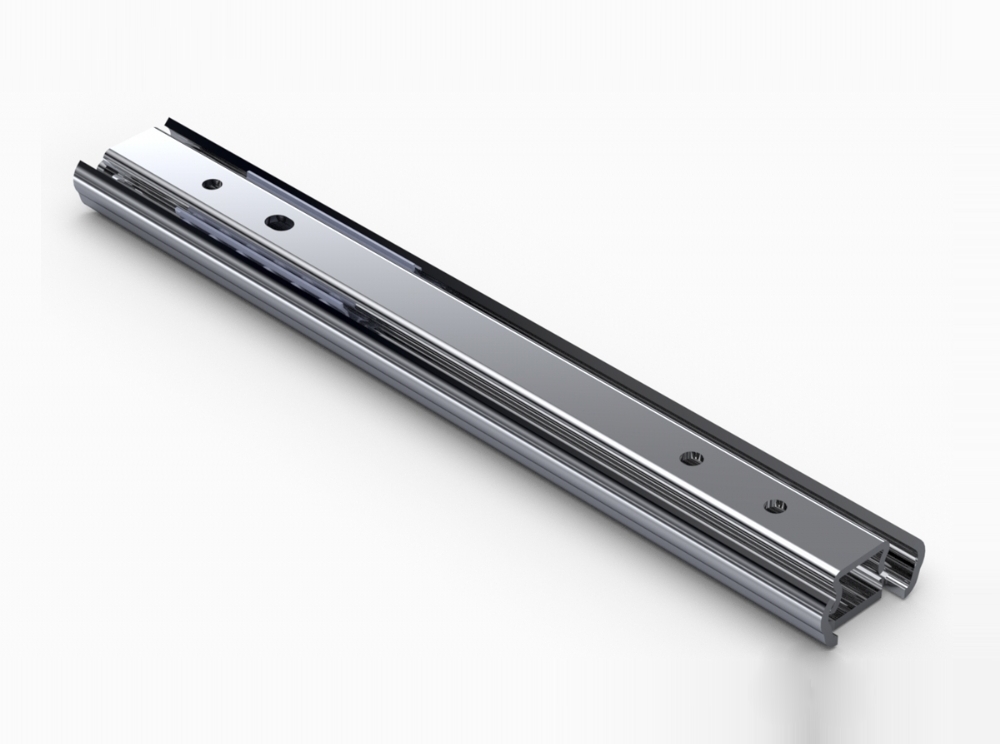

SUS 不銹鋼迷你3/4行程滾珠滑軌
滑軌長度:70~150mm
滑軌荷重:10kg
14mm寬微型精密滾珠滑軌,符合小安裝空間需求
SUS 不銹鋼迷你3/4行程滾珠滑軌
滑軌長度:70~150mm
滑軌荷重:10kg
14mm寬微型精密滾珠滑軌,符合小安裝空間需求
Part number |
Slide length |

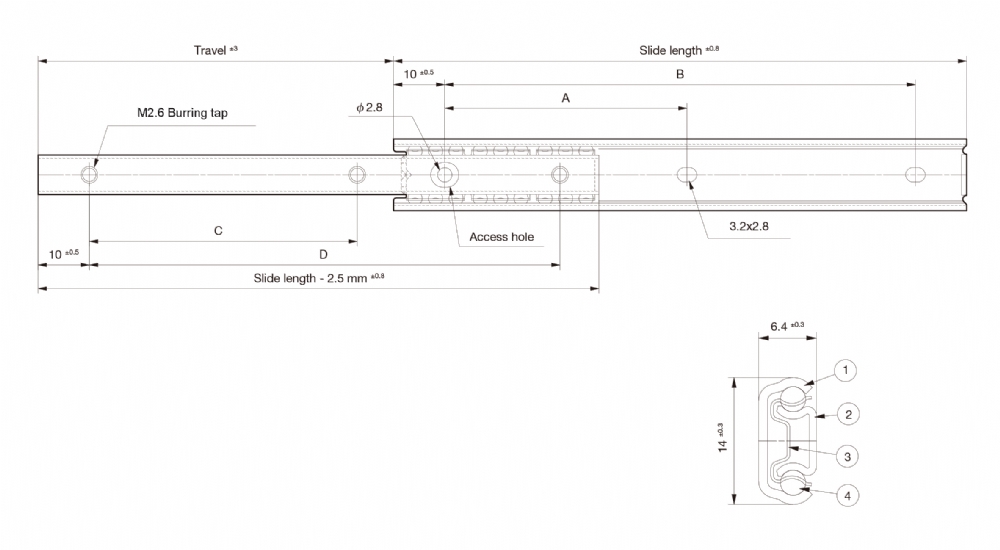

Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (g/piece) |
Quantity in package (pieces) |
|||
(mm) | (mm) | A | B | C | D | ||||
70B | 70.0 | 40.0 | - | 50.0 | - | 50.0 | 98.0 | 20 | 480 |
100B | 100.0 | 70.0 | 40.0 | 70.0 | 40.0 | 80.0 | 98.0 | 30 | 240 |
125B | 125.0 | 82.0 | 50.0 | 95.0 | 50.0 | 105.0 | 98.0 | 35 | 240 |
150B | 150.0 | 95.0 | 60.0 | 120.0 | 65.0 | 130.0 | 98.0 | 40 | 240 |
