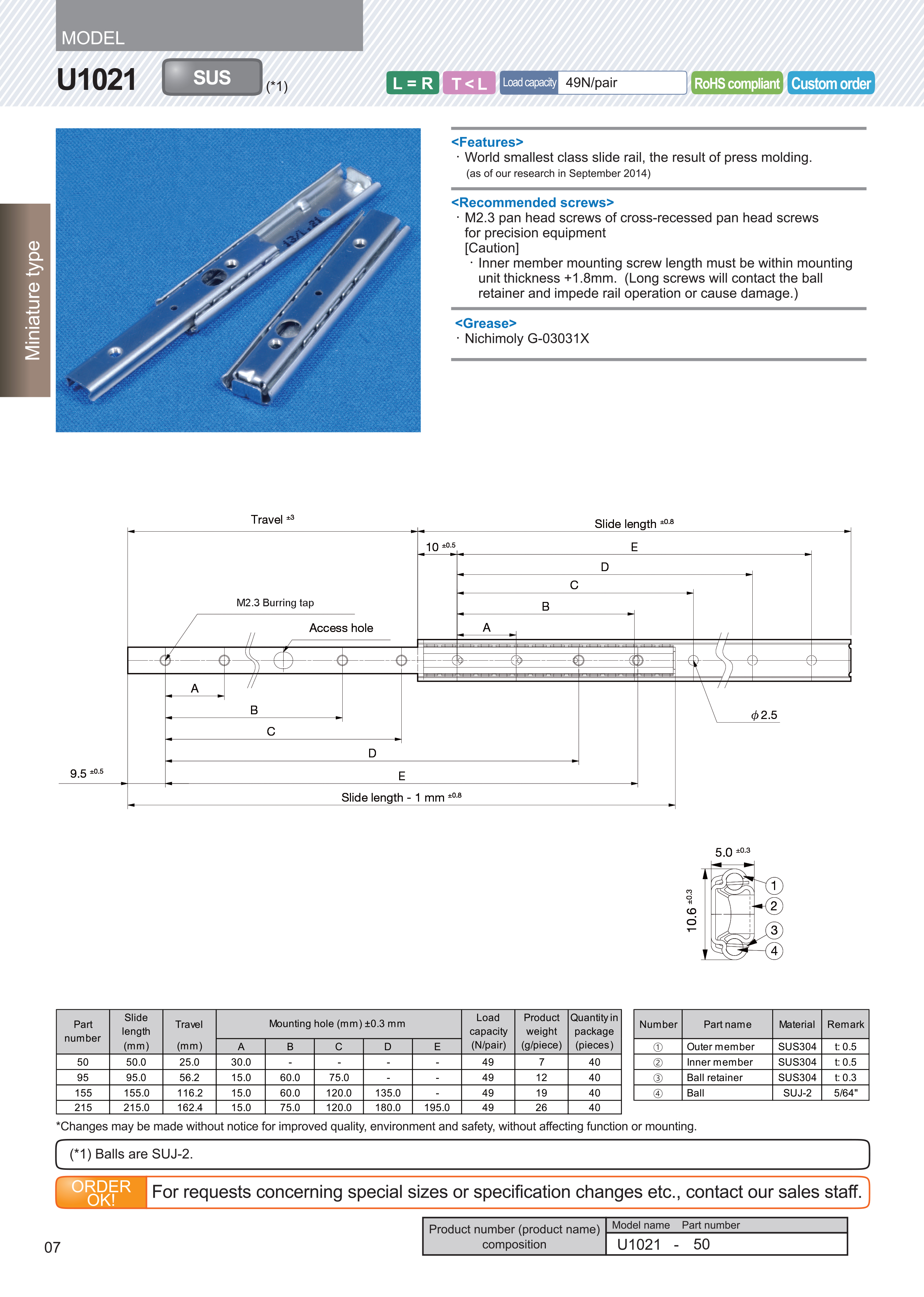

U1021

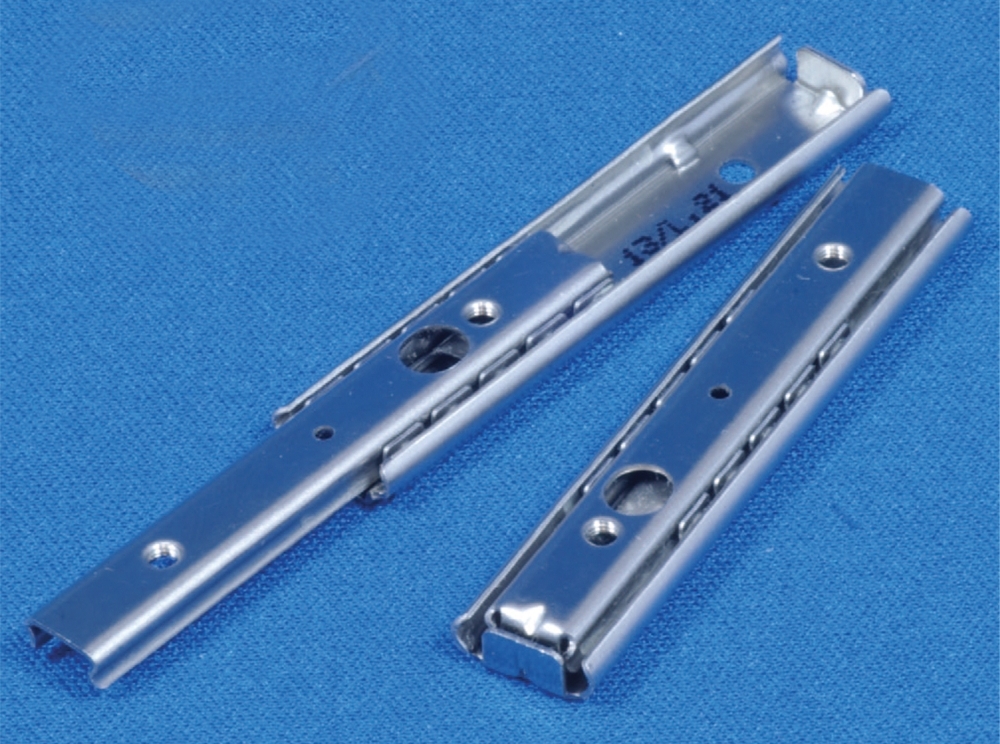

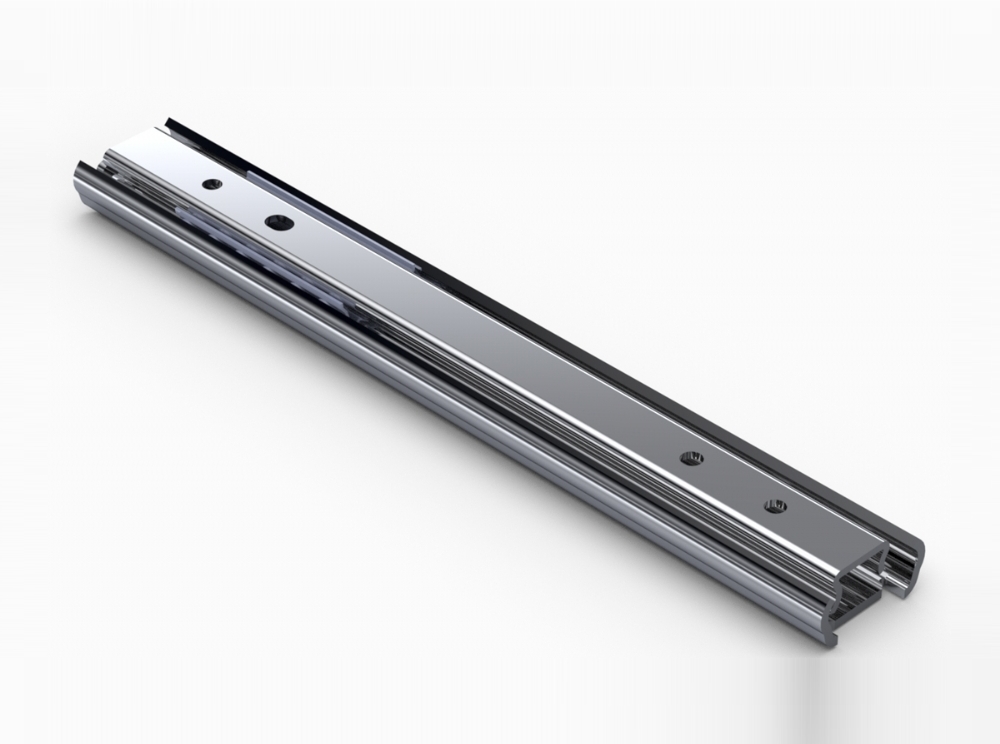

SUS 不銹鋼迷你3/4行程滾珠滑軌
滑軌長度:50~215mm
滑軌荷重:5kg
2014年研發,10mm寬度符合小安裝空間需求
SUS 不銹鋼迷你3/4行程滾珠滑軌
滑軌長度:50~215mm
滑軌荷重:5kg
2014年研發,10mm寬度符合小安裝空間需求
Part number |
Slide length |

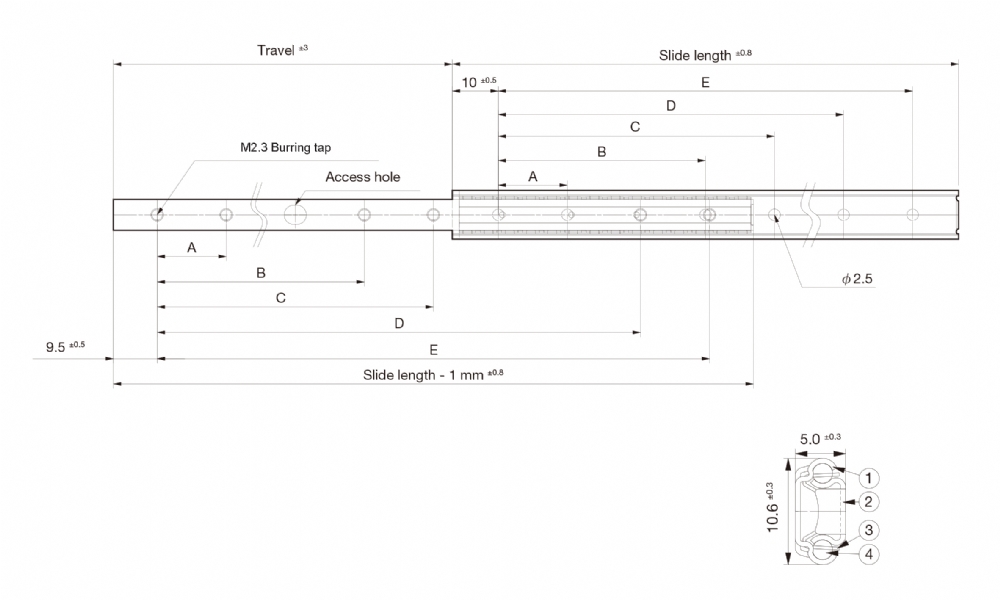

Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (g/piece) |
Quantity in package (pieces) |
||||
(mm) | (mm) | A | B | C | D | E | ||||
50 | 50.0 | 25.0 | 30.0 | - | - | - | - | 49 | 7 | 40 |
95 | 95.0 | 56.2 | 15.0 | 60.0 | 75.0 | - | - | 49 | 12 | 40 |
155 | 155.0 | 116.2 | 15.0 | 60.0 | 120.0 | 135.0 | - | 49 | 19 | 40 |
215 | 215.0 | 162.4 | 15.0 | 75.0 | 120.0 | 180.0 | 195.0 | 49 | 26 | 40 |
