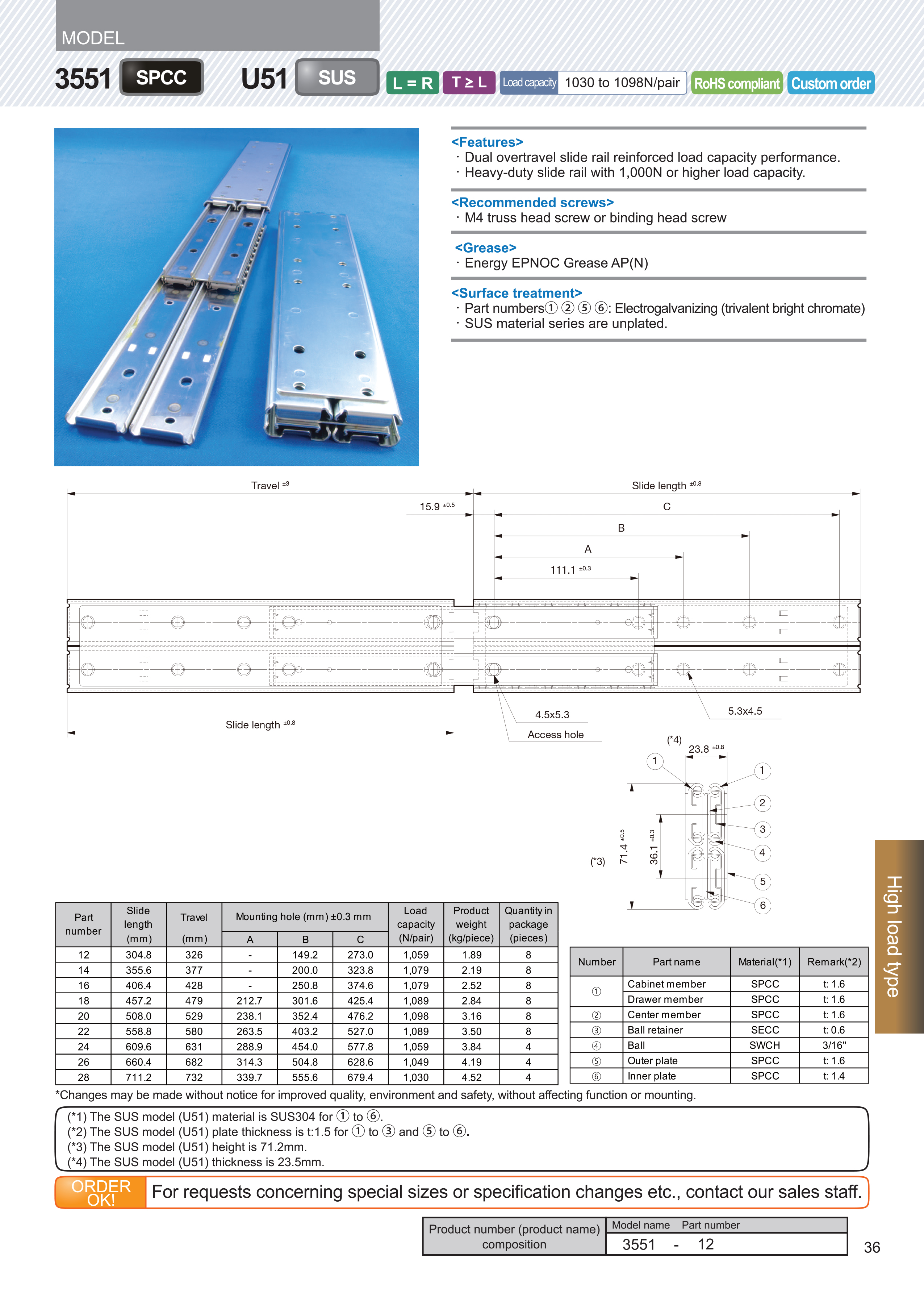

3551 / U51

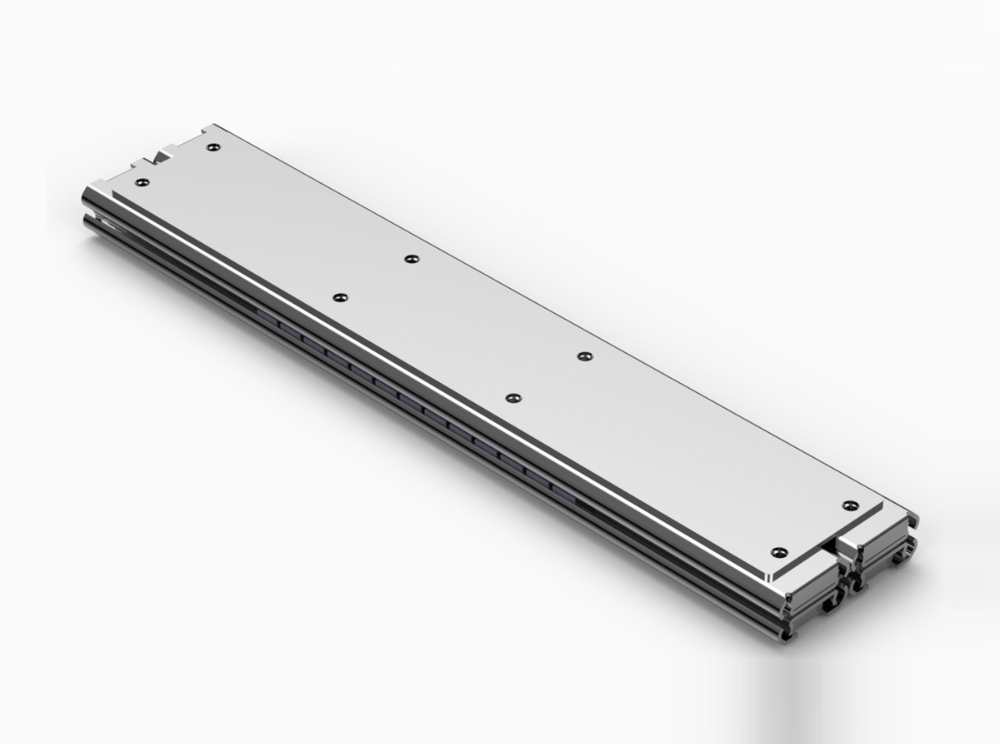

SPCC SUS高負載 完全行程滾珠滑軌
滑軌長度:300~700mm
滑軌荷重:100~115kg

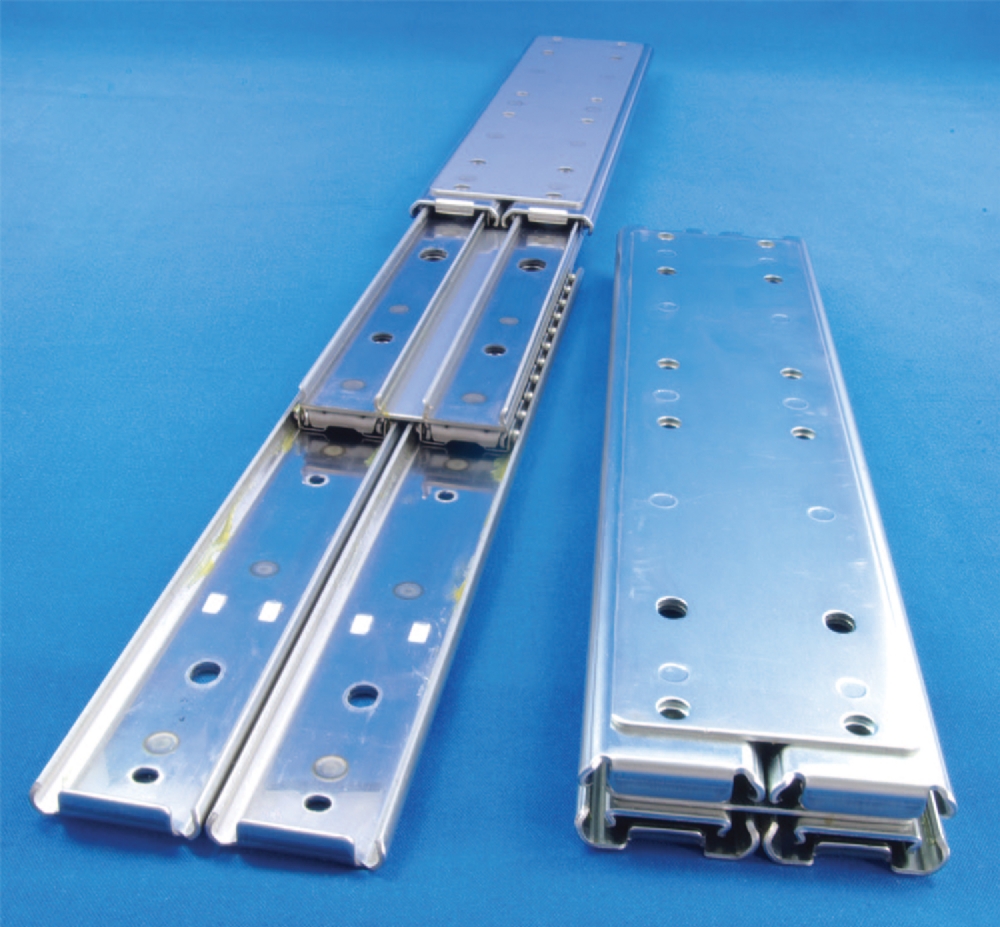

3531雙併滑軌,提高負載能力
SPCC SUS高負載 完全行程滾珠滑軌
滑軌長度:300~700mm
滑軌荷重:100~115kg
3531雙併滑軌,提高負載能力
Part number |
Slide length |

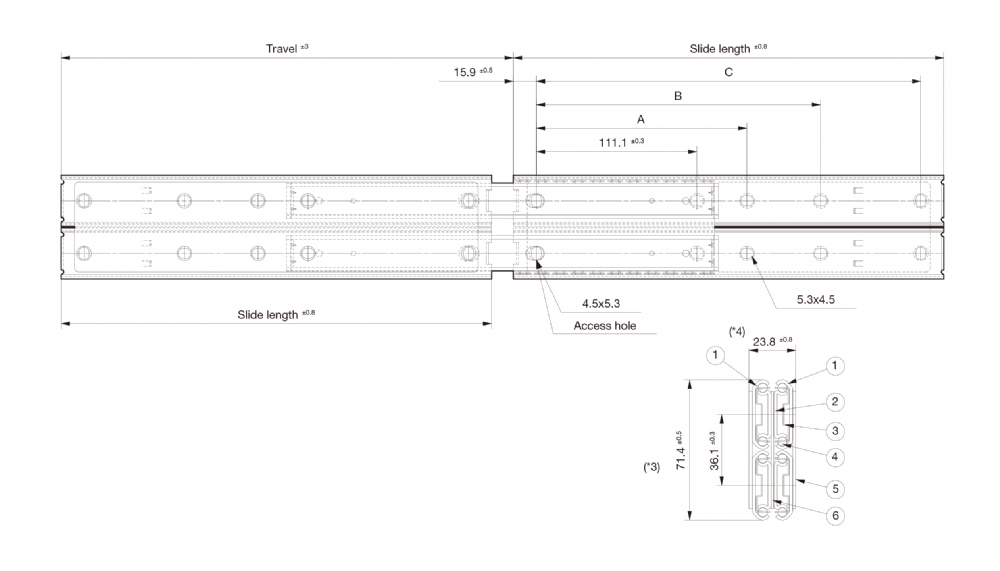

Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (kg/piece) |
Quantity in package (pieces) |
||
(mm) | (mm) | A | B | C | ||||
12 | 304.8 | 326 | - | 149.2 | 273.0 | 1,059 | 1.89 | 8 |
14 | 355.6 | 377 | - | 200.0 | 323.8 | 1,079 | 2.19 | 8 |
16 | 406.4 | 428 | - | 250.8 | 374.6 | 1,079 | 2.52 | 8 |
18 | 457.2 | 479 | 212.7 | 301.6 | 425.4 | 1,089 | 2.84 | 8 |
20 | 508.0 | 529 | 238.1 | 352.4 | 476.2 | 1,098 | 3.16 | 8 |
22 | 558.8 | 580 | 263.5 | 403.2 | 527.0 | 1,089 | 3.50 | 8 |
24 | 609.6 | 631 | 288.9 | 454.0 | 577.8 | 1,059 | 3.84 | 4 |
26 | 660.4 | 682 | 314.3 | 504.8 | 628.6 | 1,049 | 4.19 | 4 |
28 | 711.2 | 732 | 339.7 | 555.6 | 679.4 | 1,030 | 4.52 | 4 |
