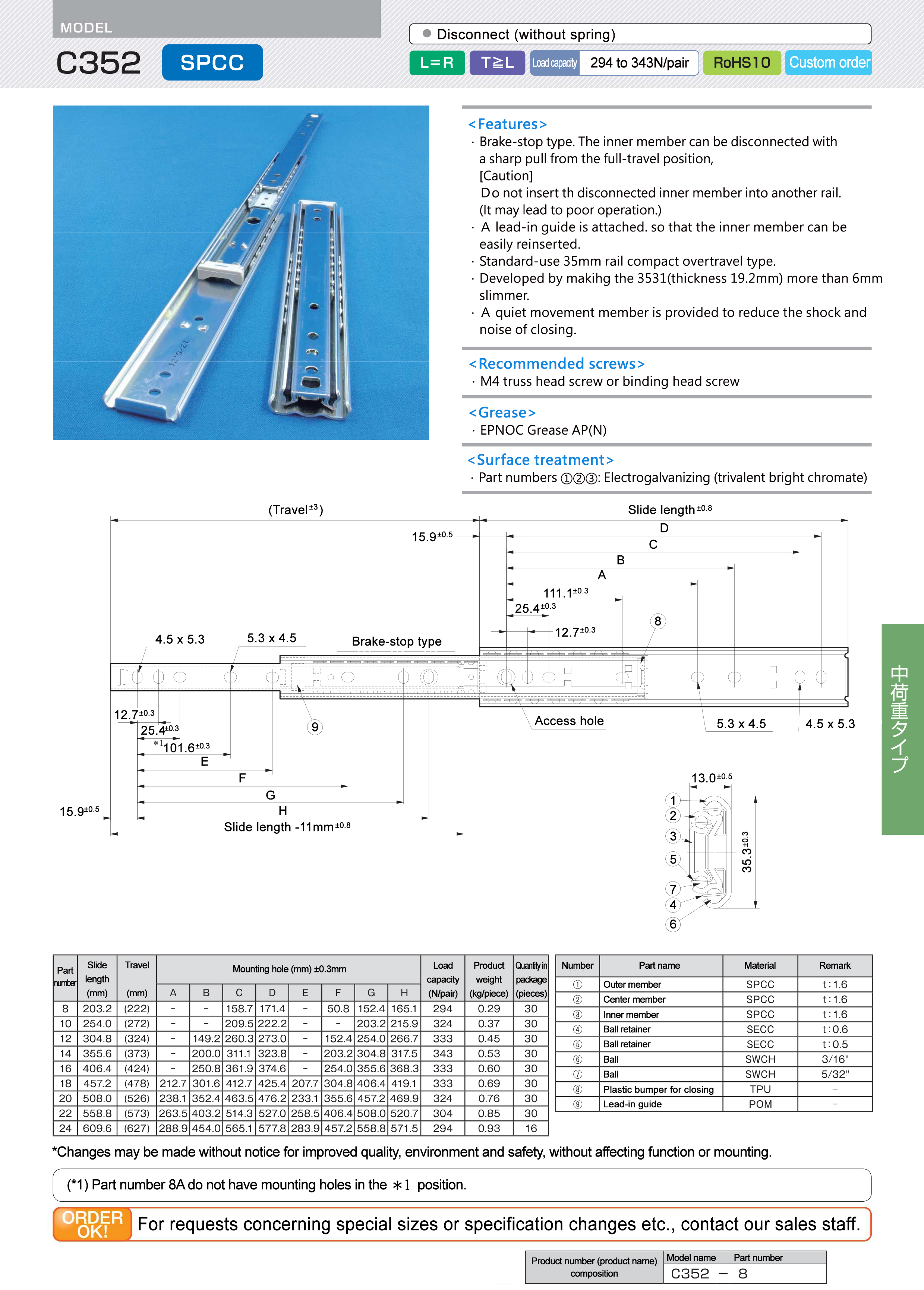

C352
中負載 薄型完全行程滾珠滑軌 (內軌可拆)
滑軌長度:200~600mm
滑軌荷重:35kg

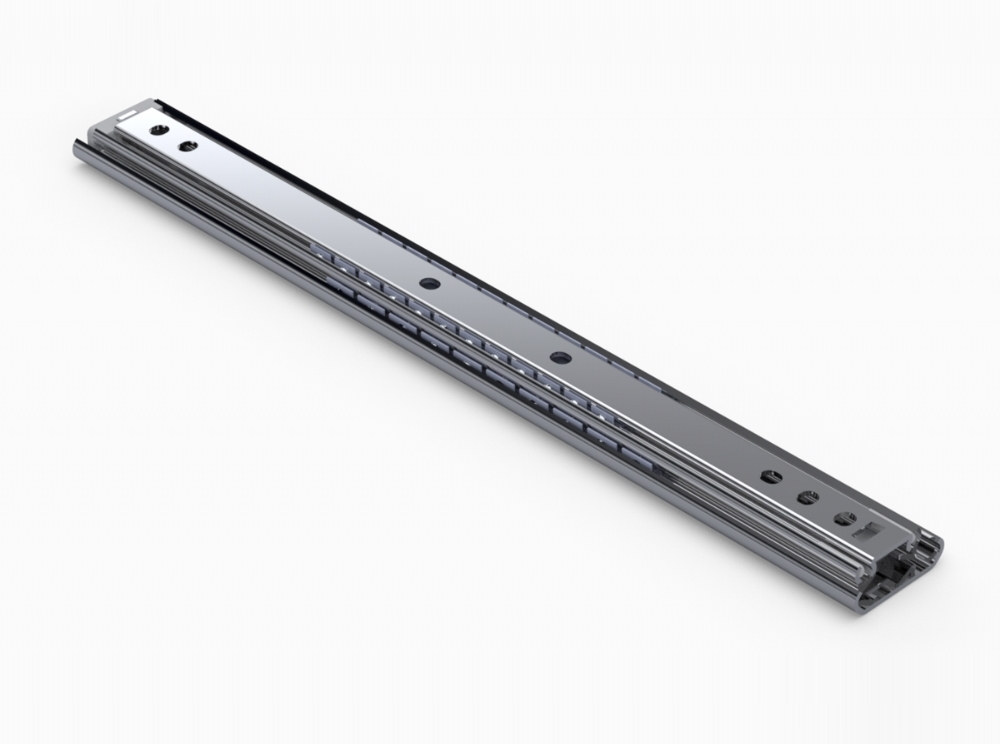

薄型35mm寬工業用滾珠滑軌,厚度13mm

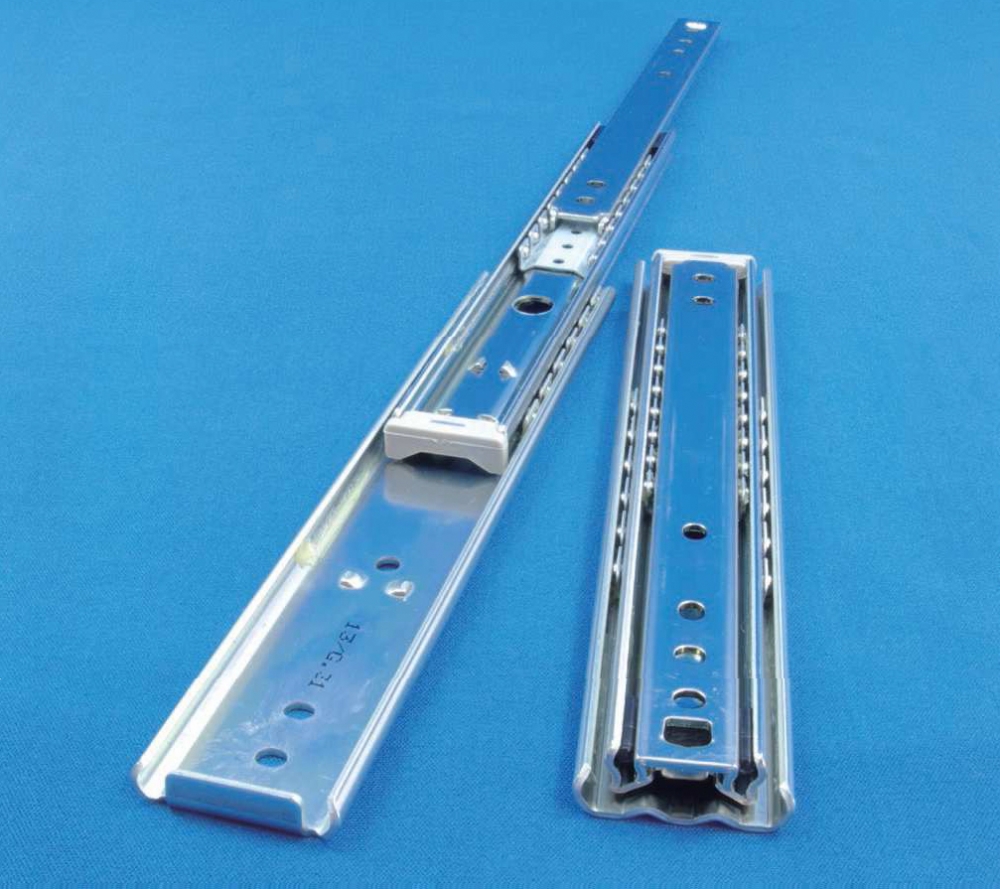

內軌可抽出(無彈片)
中負載 薄型完全行程滾珠滑軌 (內軌可拆)
滑軌長度:200~600mm
滑軌荷重:35kg
薄型35mm寬工業用滾珠滑軌,厚度13mm
內軌可抽出(無彈片)
Part number |
Slide length |

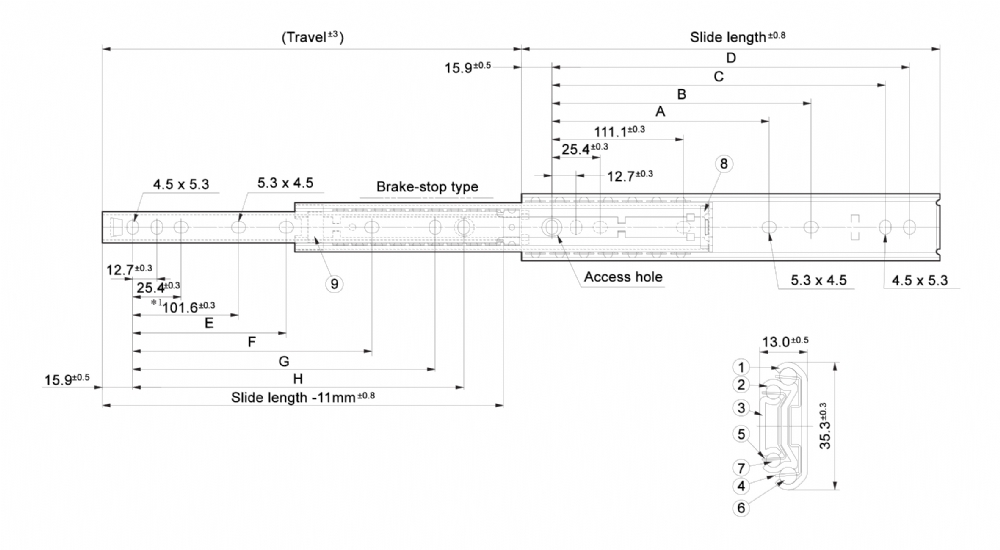

Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (kg/piece) |
Quantity in package (pieces) |
|||||||
(mm) | (mm) | A | B | C | D | E | F | G | H | ||||
8 | 203.2 | (222) | - | - | 158.7 | 171.4 | - | 50.8 | 152.4 | 165.1 | 294 | 0.29 | 30 |
10 | 254.0 | (272) | - | - | 209.5 | 222.2 | - | - | 203.2 | 215.9 | 324 | 0.37 | 30 |
12 | 304.8 | (324) | - | 149.2 | 260.3 | 273.0 | - | 152.4 | 254.0 | 266.7 | 333 | 0.45 | 30 |
14 | 355.6 | (373) | - | 200.0 | 311.1 | 323.8 | - | 203.2 | 304.8 | 317.5 | 343 | 0.53 | 30 |
16 | 406.4 | (424) | - | 250.8 | 361.9 | 374..6 | - | 245.0 | 355.6 | 368.3 | 333 | 0.60 | 30 |
18 | 457.2 | (478) | 212.7 | 301.6 | 412.7 | 425.4 | 207.7 | 304.8 | 406.4 | 419.1 | 333 | 0.69 | 30 |
20 | 508.0 | (526) | 238.1 | 352.4 | 463.5 | 476.2 | 233.1 | 355.6 | 457.2 | 469.9 | 324 | 0.76 | 30 |
22 | 558.8 | (573) | 263.5 | 403.2 | 514.3 | 527.0 | 258.5 | 406.4 | 508.0 | 520.7 | 304 | 0.85 | 30 |
24 | 609.6 | (627) | 288.9 | 454.0 | 565.1 | 577.8 | 283.9 | 457.5 | 558.8 | 571.5 | 294 | 0.93 | 16 |
