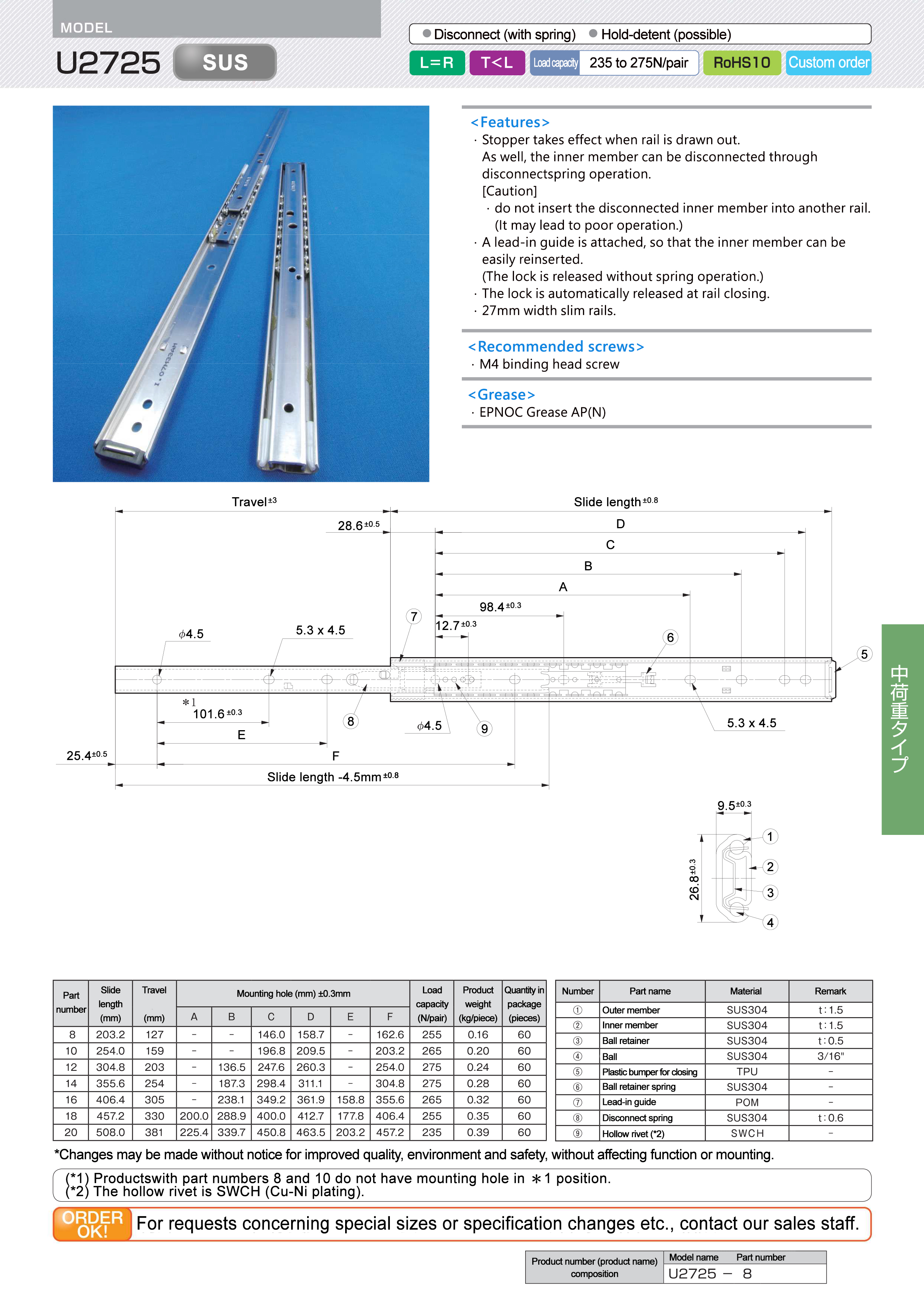

U2725

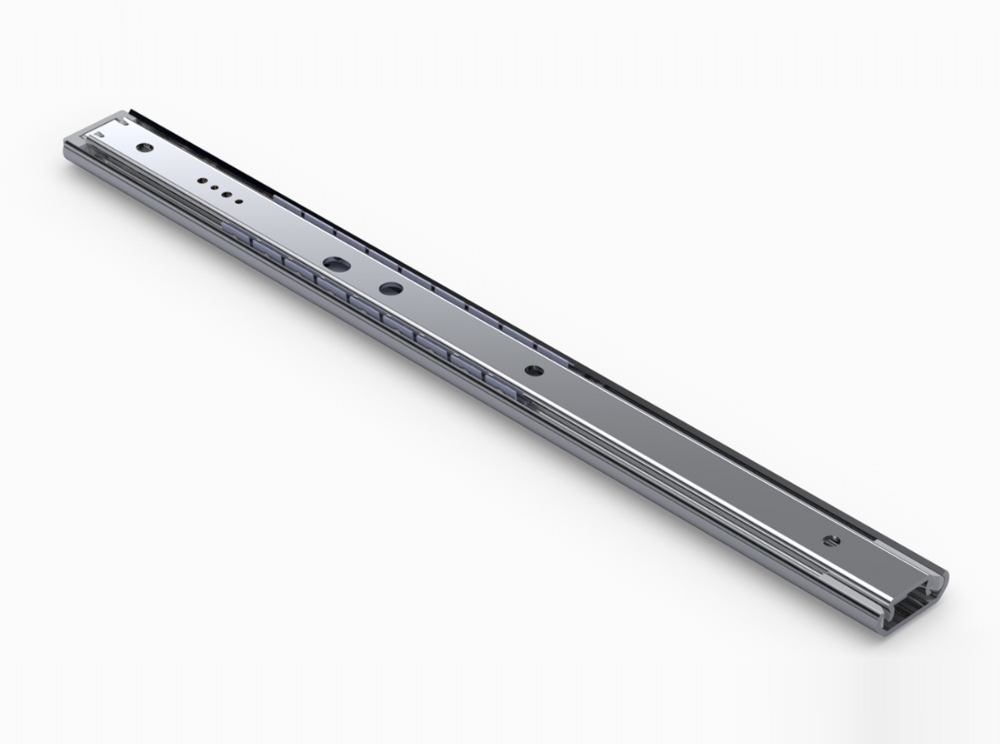

SUS不鏽鋼 中負載 3/4行程滾珠滑軌
滑軌長度：200~500mm
滑軌荷重：25~30kg
不鏽鋼 27mm工業用滾珠滑軌
彈片設計內軌可拆卸
- 滑軌長度：200~500mm
- 滑軌荷重：25~30kg
- 不鏽鋼 27mm工業用滾珠滑軌
- 彈片設計內軌可拆卸
| Part number |
Slide length |
Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (kg/piece) |
Quantity in package (pieces) |
|||||
| (mm) | (mm) | A | B | C | D | E | F | ||||
| 8 | 203.2 | 127 | - | - | 146.0 | 158.7 | - | 162.6 | 255 | 0.16 | 60 |
| 10 | 254.0 | 159 | - | - | 196.8 | 209.5 | - | 203.2 | 265 | 0.20 | 60 |
| 12 | 304.8 | 203 | - | 136.5 | 247.6 | 260.3 | - | 254.0 | 275 | 0.24 | 60 |
| 14 | 355.6 | 254 | - | 187.3 | 298.4 | 311.1 | - | 304.8 | 275 | 0.28 | 60 |
| 16 | 406.4 | 305 | - | 238.7 | 349.2 | 361.9 | 158.8 | 355.6 | 265 | 0.32 | 60 |
| 18 | 457.2 | 330 | 200.0 | 288.9 | 4000.0 | 412.7 | 177.8 | 406.4 | 255 | 0.35 | 60 |
| 20 | 508.0 | 381 | 225.4 | 339.7 | 450.8 | 463.5 | 203.2 | 457.2 | 235 | 0.39 | 60 |
