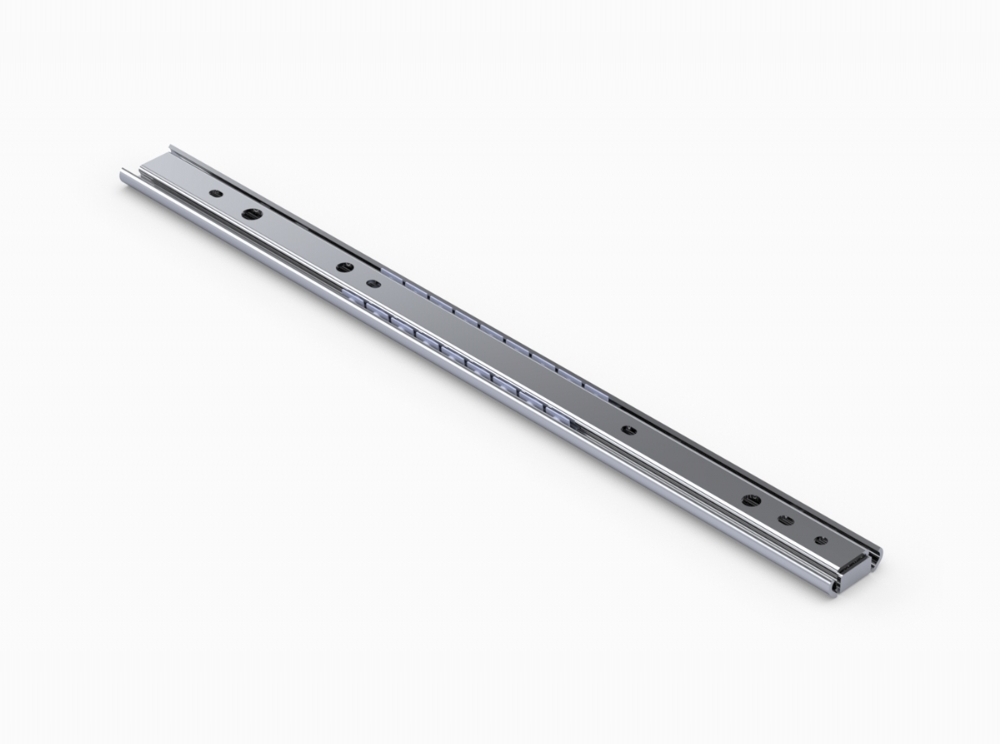

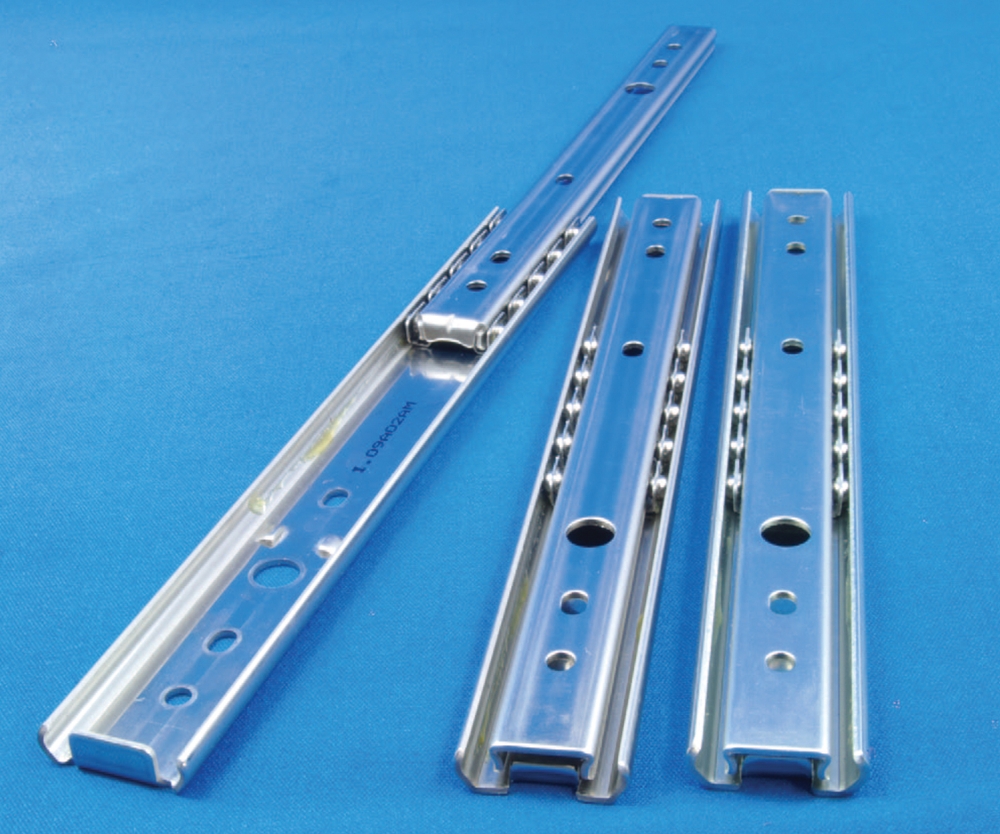

2721 / U2721
SPCC / SUS 中負載 3/4行程滾珠滑軌
滑軌長度:200~500mm
滑軌荷重:25~30kg
SPCC 27mm工業用滾珠滑軌
SPCC / SUS 中負載 3/4行程滾珠滑軌
滑軌長度:200~500mm
滑軌荷重:25~30kg
SPCC 27mm工業用滾珠滑軌

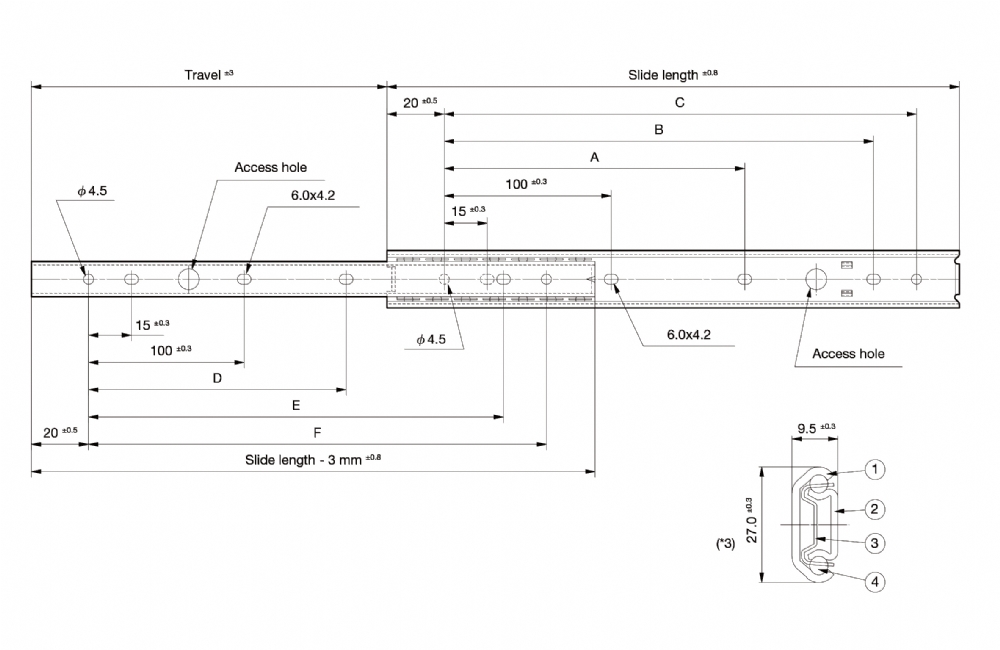

Part number |
Slide length |
Travel | Mounting hole (mm) ±0.3 mm | Load capacity (N/pair) |
Product weight (kg/piece) |
Quantity in package (pieces) |
|||||
(mm) | (mm) | A | B | C | D | E | F | ||||
200 | 200 | 134 | - | 145.0 | 160.0 | - | 145.0 | 160.0 | 255 | 0.15 | 60 |
250 | 250 | 184 | 150.0 | 195.0 | 210.0 | 150.0 | 195.0 | 210.0 | 265 | 0.19 | 60 |
300 | 300 | 222 | 190.0 | 245.0 | 260.0 | 190.0 | 245.0 | 260.0 | 275 | 0.23 | 60 |
350 | 350 | 259 | 225.0 | 295.0 | 310.0 | 225.0 | 295.0 | 310.0 | 275 | 0.27 | 60 |
400 | 400 | 296 | 265.0 | 345.0 | 360.0 | 265.0 | 345.0 | 360.0 | 265 | 0.31 | 60 |
450 | 450 | 334 | 300.0 | 395.0 | 410.0 | 300.0 | 395.0 | 410.0 | 255 | 0.34 | 60 |
500 | 500 | 371 | 337.0 | 445.0 | 460.0 | 337.0 | 445.0 | 460.0 | 235 | 0.38 | 60 |
